# 输出

**模型设置**的**输出**屏幕是对控制数据进行最终调整的地方（包括子微调、曲线、端点和中心值），然后将控制数据发送到 RF 模块。在这里设置通道中心、限制（以防止舵机卡住）和输出方向。

{% hint style="info" %}
**微调**是通常在操作时通过微调开关进行的飞行控制的临时调整。**子微调**是通常在输出设置中设置模型时配置的飞行控制的半永久性调整。
{% endhint %}

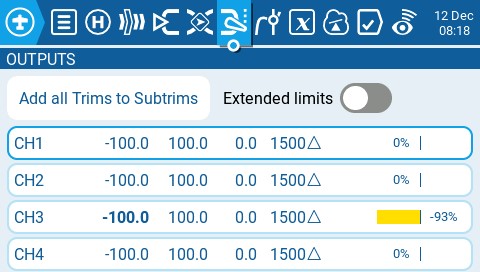

<figure><img src="/files/VwpBrOdi92N1IK2QcqdI" alt=""><figcaption><p>输出屏幕</p></figcaption></figure>

输出屏幕显示所有配置的输出通道。对于每个输出行，它显示最小和最大限制、子微调、中心点、子微调模式和通道监视器的值。输出页面上还提供以下两个选项：

* **将所有微调添加到子微调** - 选中后，将当前微调值添加到每个配置输出的子微调值中。然后将微调值重置为零。
* **扩展限制** - 启用后，将输出值的最小和最大范围增加到 -150 和 150。如果使用标准限制无法达到控制面的全范围，则需要扩展限制。

选择一个输出行将为您提供以下选项：

* **编辑** - 打开输出配置屏幕。
* **重置** - 将子微调值重置为零。微调值不变。
* **将摇杆复制到子微调** - 将当前摇杆偏转值添加为子微调值。
* **将微调复制到子微调** - 将当前微调值添加到子微调值中。微调值不变。

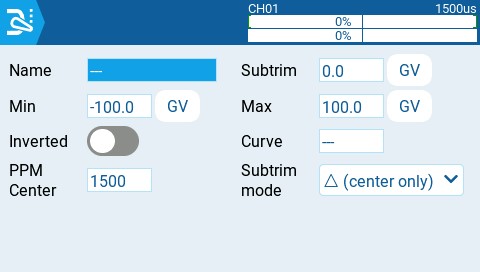

<figure><img src="/files/KibmJQkuA5Q5F0mpzFUP" alt=""><figcaption><p>输出配置页面</p></figcaption></figure>

输出配置屏幕具有以下配置选项：

* **名称** - 输出的名称，最多 6 个字符。
* **子微调** - 子微调值（最大 100）。也可以通过按“GV”按钮设置为全局变量，然后从下拉菜单中选择所需的全局变量。
* **最小值** - 最小输出限制。通常用于防止使用舵机控制面的模型中的舵机卡住。
* **最大值** - 最大输出限制。通常用于防止使用舵机控制面的模型中的舵机卡住。
* **反向** - 如果您想反转输出值，请选择此选项。
* **曲线** - 指定您想为此输出使用的自定义曲线（如果有）。有关自定义定义曲线的更多信息，请参见[曲线](/edgetx-user-manual/color-radios/model-settings/curves.md)。
* **PPM 中心** - 指定输出通道中心值的脉冲宽度值（在 1000 - 2000 之间）。更改此值将移动整个输出范围，包括上限和下限。
* **子微调模式** - 定义子微调值如何影响最小/最大输出值。有两个选项：
  * **仅中心** - 只有中心值移动，上限和下限不变。摇杆的反应在中点的上半部分和下半部分之间不同。
  * **对称** - 上限和下限将根据中心值的移动而移动。摇杆的反应在中点的两侧是相同的。
