# 内置 / 外接 RF

内部和外部 RF 页面的配置设置相同。唯一的区别是 **内部 RF** 部分用于配置内置模块，而 **外部 RF** 部分用于配置外部模块槽中的 RF 模块。

当按钮为黄色时，内部 / 外部 RF 模块对模型是“激活”的，当它们是白色时则是非激活的。

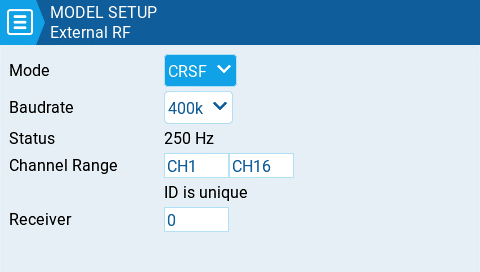

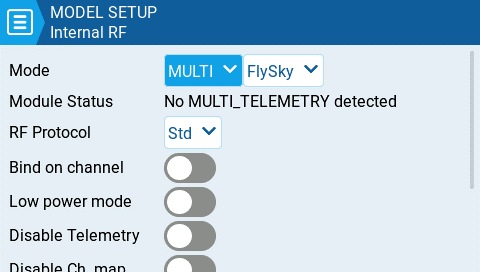

<div><figure><img src="https://3253679543-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FXXGF984lUZwiX7zjcVcm%2Fuploads%2Fgit-blob-58652009861078a3910a418e81bcf1c1224c22cd%2Finternalrf.png?alt=media" alt=""><figcaption><p>选择多协议模块的内部 RF</p></figcaption></figure> <figure><img src="https://3253679543-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FXXGF984lUZwiX7zjcVcm%2Fuploads%2Fgit-blob-bcbb40cf44229498e0841ea3613675d929a5306b%2Fexternalrf.png?alt=media" alt=""><figcaption><p>选择 CRSF 的外部 RF</p></figcaption></figure></div>

#### 接收机编号

接收机编号是为模型分配的用户编号，在绑定时发送到接收机。每个模型必须有一个唯一的接收机编号。然而，使用不同协议的模型可以拥有相同的接收机编号而不会出现问题。EdgeTX 会在编号字段上方通知您接收机编号是否唯一或已被使用。

{% hint style="warning" %}
如果在游戏手柄模式下使用遥控器，则应关闭内部和外部 RF 模块。这将在通过 USB 连接到计算机时提高性能。
{% endhint %}

#### 模式选项

* **关闭** - 不使用 RF 模块
* **PPM** - 脉冲位置调制，许多通用 JR 兼容模块使用。
  * **遥测** - 无遥测或 MLink
  * **通道范围** - 将使用的通道。
  * **PPM 帧** – PPM 帧的帧长、脉冲长度和极性。当传输通道数量更改时，帧长会自动调整为正确的值。然而，这个自动分配的值可以手动更改。
* **XJT** -
  * **协议**- D16, B8, LR2
  * **通道范围** - 将使用的通道。
  * **失控保护模式** - 在 D16 协议中可用。当发射机信号未被接收（信号丢失）时，接收机将使用此设置。
    * **未设置** - 未设置失控保护模式。
    * **保持** – 接收机保持通道值在其从发射机接收到的最后状态。
    * **无脉冲** – 无 PWM 脉冲输出。
    * **接收机** – 遵循接收机上配置的失控保护设置。请遵循接收机附带的说明。
    * **自定义** – 接收机将通道值更改为自定义设置的值。
      * **自定义设置** – 每个通道可以有自己的设置。选项是一个值、保持和无脉冲。
  * **接收机编号** - 绑定时发送到接收机的用户分配的模型编号
  * **绑定** - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
  * **范围** - 这将使发射机进入范围检查模式。在此模式下，显示 RSSI 值并每 5 秒发出一次声音。
* **DSM2**
  * **协议** - LP45, DSM2, DSMX
  * **通道范围** - 将使用的通道。
  * **接收机编号** - 绑定时发送到接收机的用户分配的模型编号
  * **绑定** - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
  * **范围** - 这将使发射机进入范围检查模式。在此模式下，显示 RSSI 值并每 5 秒发出一次声音。
* **CRSF**
  * **波特率** - 发射机模块和遥控器手柄通信的速度。
  * **状态** - 显示在发射机模块上配置的数据包遥控器。
  * **通道范围** - 将使用的通道。
  * **接收机编号** - 绑定时发送到接收机的用户分配的模型编号
* **Multi** - 多协议模块。每个选定协议的配置选项都是独特的。多协议模块的配置选项在此描述：<https://www.multi-module.org/using-the-module/protocol-options>
* **R9M**
  * **模式**- FCC, EU, 868MHz, 915 MHZ
  * **失控保护模式** - 当发射机信号未被接收（信号丢失）时，接收机将使用此设置。
    * **未设置** - 未设置失控保护模式。
    * **保持** – 接收机保持通道值在其从发射机接收到的最后状态。
    * **无脉冲** – 无 PWM 脉冲输出。
    * **接收机** – 遵循接收机上配置的失控保护设置。请遵循接收机附带的说明。
    * **自定义** – 接收机将通道值更改为自定义设置的值。
      * **自定义设置** – 每个通道可以有自己的设置。选项是一个值、保持和无脉冲。
  * **接收机编号** - 绑定时发送到接收机的用户分配的模型编号
  * **绑定** - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
  * **范围** - 这将使发射机进入范围检查模式。在此模式下，显示 RSSI 值并每 5 秒发出一次声音。
  * **RF 功率** - 发射机模块的输出功率。选项根据所选模式而变化。
* **R9M Access 注意：** 为了使模式 **R9M ACCESS** 在模式下拉菜单中可见，AUX1 或 AUX2 串行端口必须在 [硬件](https://zkl2333.gitbook.io/edgetx-user-manual/color-radios/radio-settings/hardware) 页面上配置为 **外部模块**。
  * **通道范围** - 将使用的通道。
  * **失控保护模式** - 当发射机信号未被接收（信号丢失）时，接收机将使用此设置。
    * **未设置** - 未设置失控保护模式。
      * **保持** – 接收机保持通道值在其从发射机接收到的最后状态。
      * **无脉冲** – 无 PWM 脉冲输出。
      * **接收机** – 遵循接收机上配置的失控保护设置。请遵循接收机附带的说明。
      * **自定义** – 接收机将通道值更改为自定义设置的值。
        * **自定义设置** – 每个通道可以有自己的设置。选项是一个值、保持和无脉冲
  * **模块 -** *请参阅 FrSky 文档以获取这些配置设置*
    * 注册
      * 范围
      * 选项
  * **接收机编号** - 绑定时发送到接收机的用户分配的模型编号
  * **绑定** - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
* **GHST** - ImmersionRC Ghost
  * **通道范围** - 将使用的通道。
  * **原始 12 位** - 启用 12 位模式
* **SBUS**
  * **通道范围** - 将使用的通道。
  * **刷新率** - 以毫秒为单位的刷新率
    * **反转** - 正常，非反转
* **FLYSKY**
  * **协议** - AFHDS3, AFHDS2A
  * **模块状态** - 模块的状态
  * **类型** - *请参阅 FLYSKY 文档以获取这些配置设置*
    * **模块选项**- *请参阅 FLYSKY 文档以获取这些配置设置*
  * **通道范围** - 将使用的通道。
  * **失控保护模式** - 当发射机信号未被接收（信号丢失）时，接收机将使用此设置。
    * **未设置** - 未设置失控保护模式。
    * **保持** – 接收机保持通道值在其从发射机接收到的最后状态。
    * **无脉冲** – 无 PWM 脉冲输出。
    * **接收机** – 遵循接收机上配置的失控保护设置。请遵循接收机附带的说明。
    * **自定义** – 接收机将通道值更改为自定义设置的值。
      * **自定义设置** – 每个通道可以有自己的设置。选项是一个值、保持和无脉冲。
  * **接收机编号** - 绑定时发送到接收机的用户分配的模型编号
  * **绑定** - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
* **LemonRx DSMP**
  * **通道范围** - 将使用的通道。
  * **绑定** - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
  * **范围** - 这将使发射机进入范围检查模式。在此模式下，显示 RSSI 值并每 5 秒发出一次声音。
